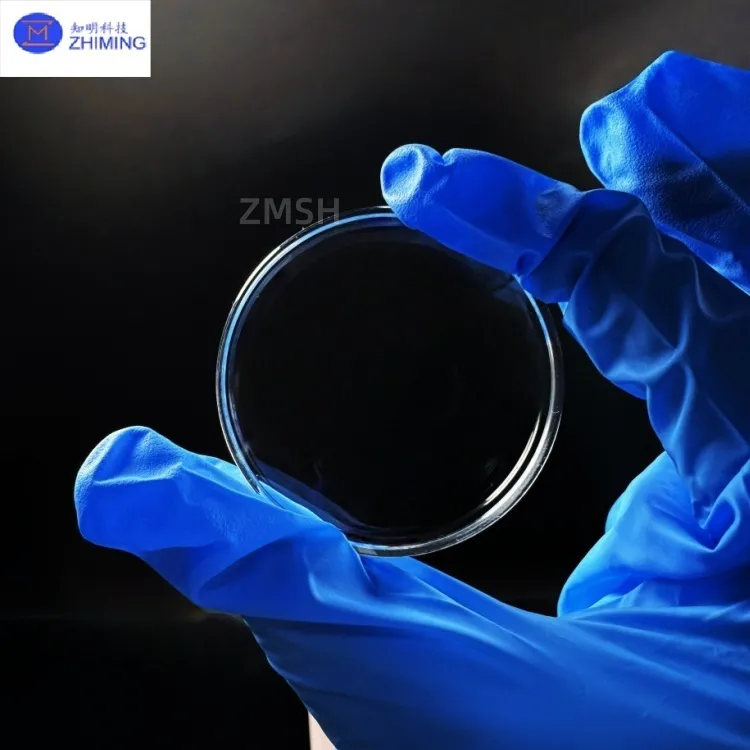

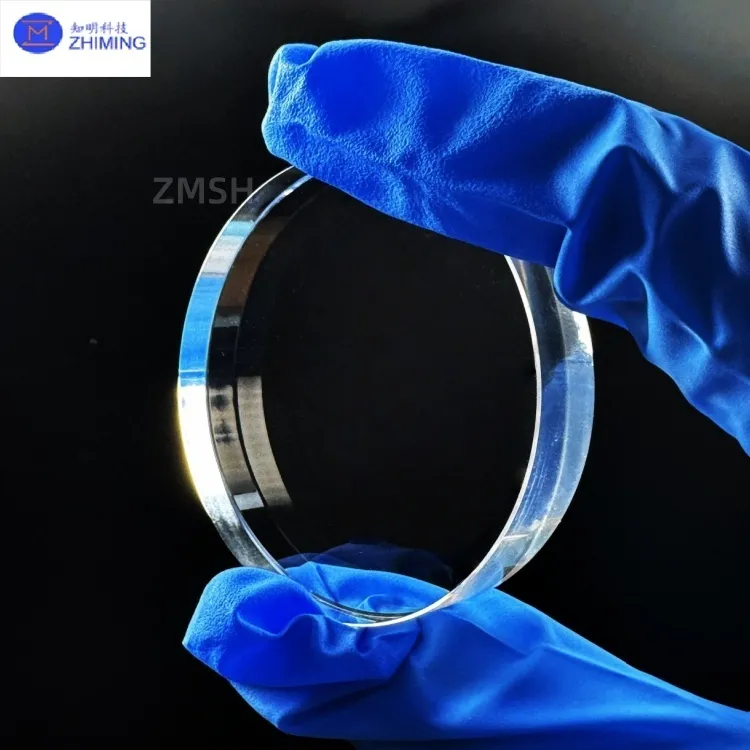

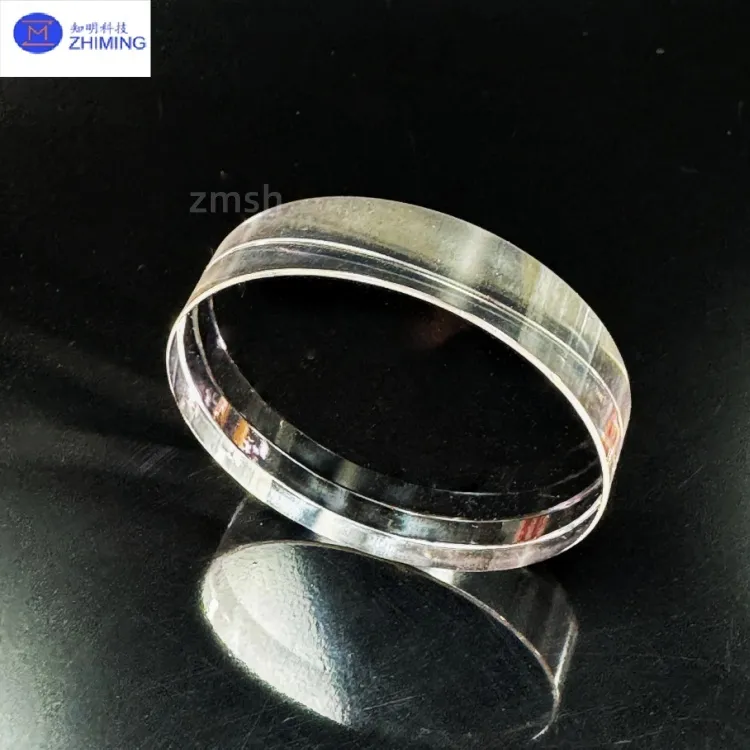

맞춤형 사파이어 광학 윈도우는 99.99% 고순도 단결정 산화알루미늄(Al₂O₃) 으로 제작되는 고성능 광학 부품입니다. 높은 광투과율과 뛰어난 기계적 강도, 우수한 내열성 및 화학적 안정성을 동시에 갖추고 있어 반도체 제조 장비, 레이저 시스템, 광학 계측 장비, 항공우주, 진공 장비 및 고온 산업 환경에서 널리 사용됩니다.

사파이어는 모스 경도 9를 가지는 대표적인 엔지니어링 세라믹으로 일반 광학 유리보다 훨씬 뛰어난 내마모성과 내스크래치성을 제공합니다. 또한 자외선(UV)부터 가시광선, 중적외선(Mid-IR) 영역까지 넓은 파장 범위에서 우수한 광학 투과 특성을 유지하므로 다양한 정밀 광학 시스템에 적용할 수 있습니다.

모든 사파이어 광학 윈도우는 고객의 사용 환경에 따라 직경, 두께, 형상, 결정 방향, 평탄도, 표면 품질 및 광학 코팅까지 맞춤 제작이 가능합니다.

주요 특징

넓은 광학 투과 범위

약 0.20~5.50 μm 영역에서 우수한 광투과율을 제공하여 UV, 가시광선 및 적외선 광학 시스템에 모두 적용할 수 있습니다.

높은 경도와 내마모성

모스 경도 9의 단결정 사파이어는 스크래치와 입자 마모에 매우 강하여 장기간 사용 시에도 우수한 표면 품질을 유지합니다.

우수한 내열성

약 2050°C의 높은 융점을 가지며 고온 환경에서도 안정적인 광학 성능과 기계적 특성을 유지합니다.

뛰어난 화학적 안정성

산, 알칼리 및 대부분의 산업용 화학물질에 대한 내식성이 우수하여 반도체 공정과 화학 장비에 적합합니다.

맞춤 제작 지원

제품 크기, 두께, 표면 품질, 평탄도, 공차 및 광학 코팅을 고객 요구사항에 맞게 제작할 수 있습니다.

기술 사양

항목	사양
재질	단결정 사파이어 (Al₂O₃)
순도	99.99%
결정 구조	Single Crystal
광투과 범위	0.20~5.50 μm
굴절률	약 1.76~1.77
밀도	약 3.98 g/cm³
경도	Mohs 9
융점	약 2050°C
표면 품질	80/50, 60/40, 40/20 또는 그 이상
표면 가공	광학 연마
평탄도	λ/10 가능
직경	맞춤 제작
두께	맞춤 제작
가장자리	Ground / Chamfer / Polished
광학 코팅	AR, HR 또는 맞춤형
포장	Class 100 클린룸 포장

적용 분야

반도체 제조 장비

사파이어 광학 윈도우는 플라즈마 식각 장비, CVD, PVD, 웨이퍼 검사 장비 및 진공 챔버에서 광학 보호창으로 사용됩니다.

레이저 시스템

고출력 레이저 장비의 보호창, 레이저 절단기, 레이저 용접기 및 광학 전송 시스템에 적용됩니다.

광학 센서

산업용 광학 센서, 분광기, 적외선 감지기, 머신비전 및 자동화 장비의 보호창으로 사용됩니다.

항공우주

항공기 센서, 우주 광학 장비, 적외선 관측 시스템 및 방위 산업용 광학 부품에 적용됩니다.

고온 및 고압 장비

고온로 관찰창, 압력 용기, 화학 반응기 및 산업용 공정 모니터링 시스템에 적합합니다.

사파이어 광학 윈도우와 일반 광학 유리 비교

특성	사파이어	Fused Silica	BK7
경도	매우 우수	우수	보통
내열성	매우 우수	우수	보통
내화학성	매우 우수	우수	보통
내압성	매우 우수	보통	보통
내스크래치성	매우 우수	보통	낮음
UV 투과	우수	우수	양호
IR 투과	우수	보통	제한적

맞춤 제작 옵션

다음과 같은 사양으로 제작이 가능합니다.

• 원형, 사각형 및 특수 형상
• 맞춤 직경 및 두께
• DSP 및 SSP 연마
• 고정밀 평탄도
• 광학 등급 표면 품질
• AR 코팅
• HR 코팅
• 맞춤 공차
• 특수 가장자리 가공

자주 묻는 질문

Q1. 사파이어 광학 윈도우가 일반 유리보다 우수한 이유는 무엇인가요?

사파이어는 훨씬 높은 경도와 내열성, 내마모성 및 화학적 안정성을 제공하여 극한 환경에서도 안정적인 광학 성능을 유지할 수 있습니다.

Q2. 고출력 레이저 장비에 사용할 수 있나요?

가능합니다. 높은 열전도도와 우수한 광학 안정성으로 인해 다양한 고출력 레이저 시스템에서 사용됩니다.

Q3. 맞춤 제작이 가능한가요?

예. 직경, 두께, 형상, 표면 품질, 공차 및 광학 코팅까지 고객 요구사항에 맞춰 제작할 수 있습니다.

Q4. 반도체 장비에 적합한 이유는 무엇인가요?

높은 내열성, 우수한 화학적 안정성, 플라즈마 환경에서의 내구성 및 뛰어난 광투과 특성으로 인해 반도체 제조 장비에서 널리 사용됩니다.

Q5. 어떤 광학 코팅을 지원하나요?

AR(Anti-Reflection), HR(High-Reflection) 및 용도에 따른 맞춤형 광학 코팅을 지원합니다.

Q6. 소량 샘플 제작도 가능한가요?

연구개발용 샘플부터 대량 생산까지 다양한 생산 규모를 지원합니다.
