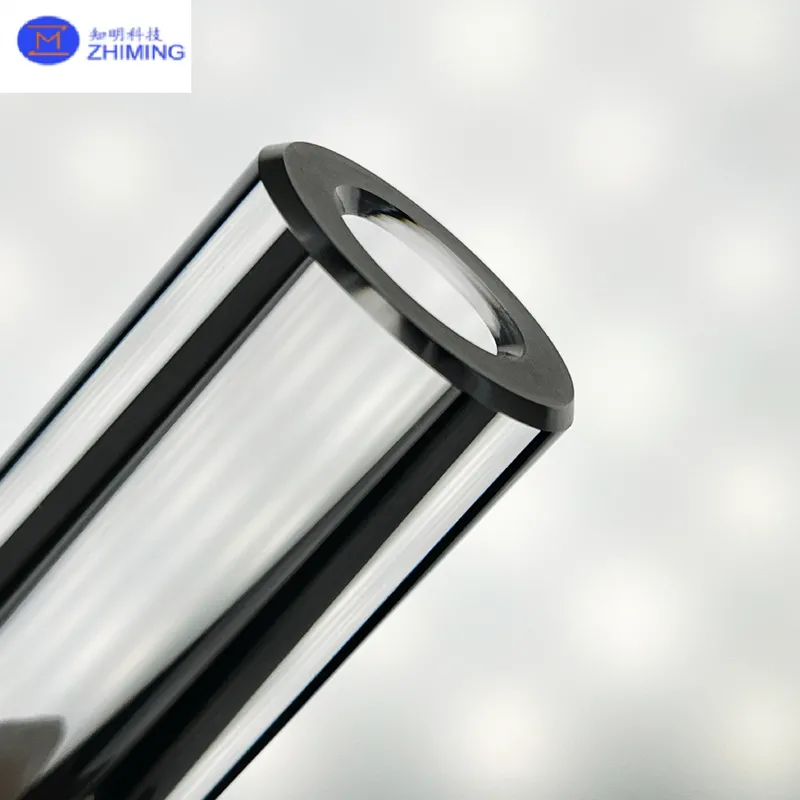

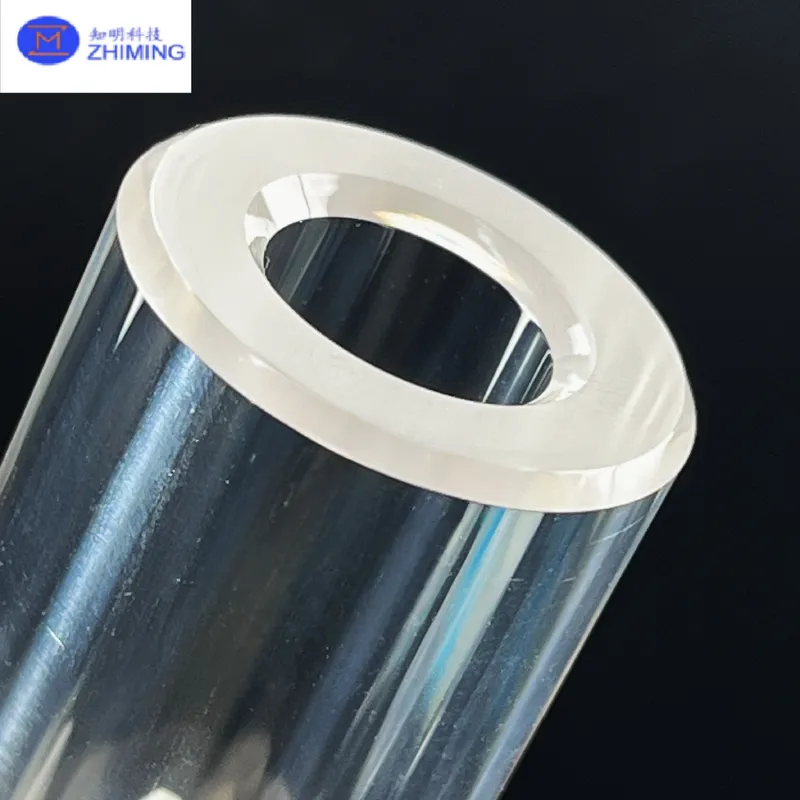

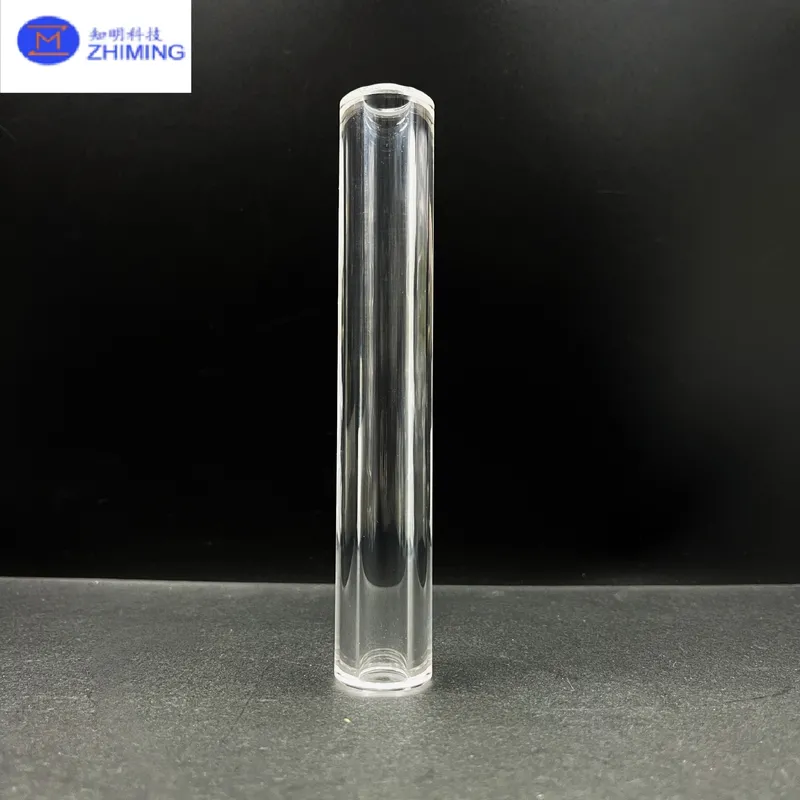

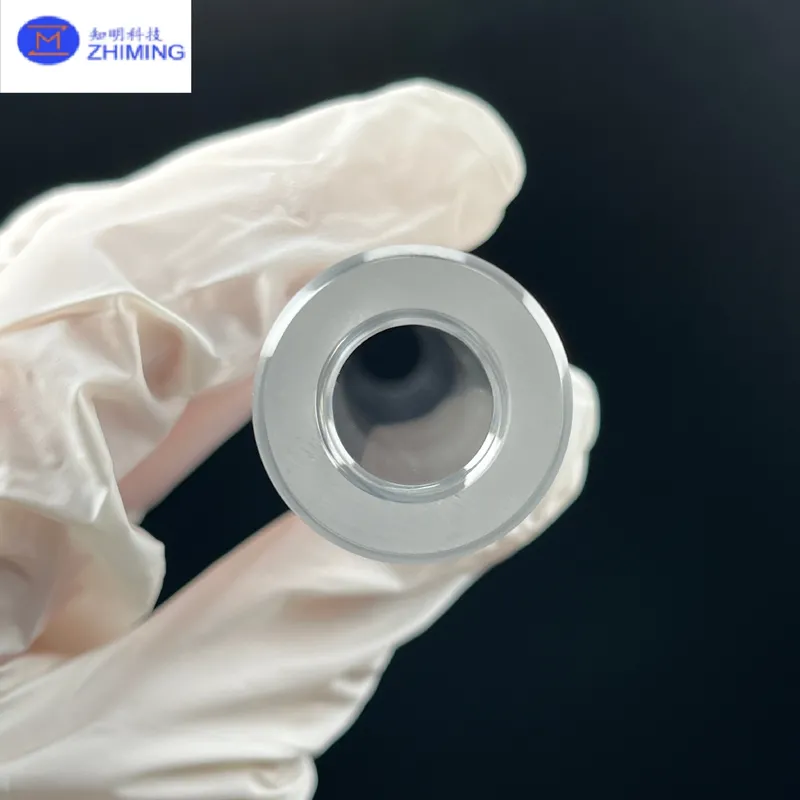

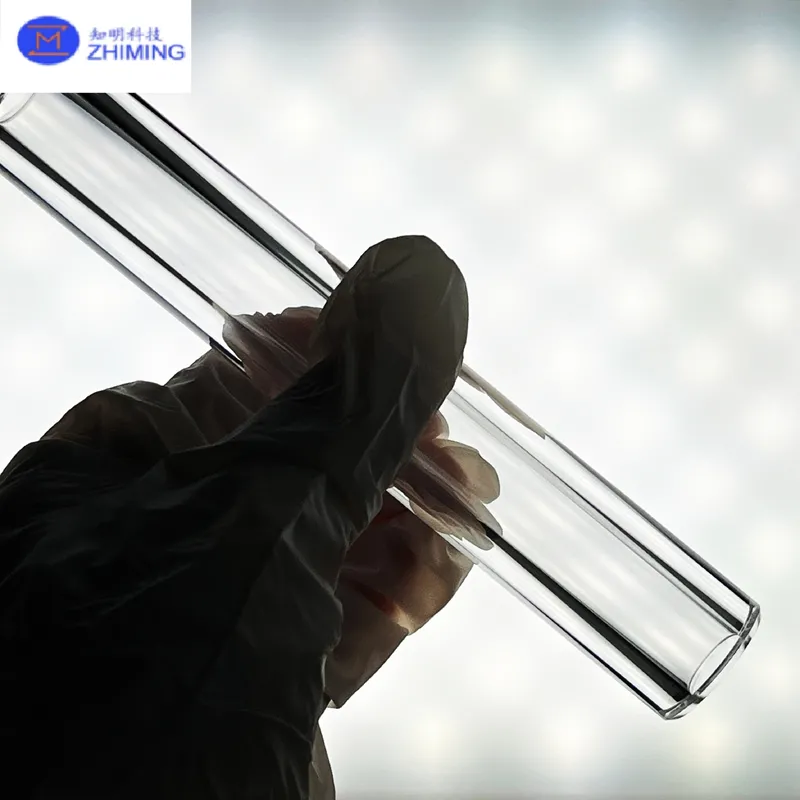

KY 사파이어 튜브는 Kyropoulos 성장법으로 제조된 단결정 사파이어 잉곳을 기반으로 제작되는 고성능 사파이어 튜브입니다. 일반적인 세라믹 튜브나 석영 튜브와 비교했을 때, KY 사파이어 튜브는 더 높은 경도, 우수한 열 안정성, 뛰어난 화학적 안정성 및 넓은 광학 투과 범위를 제공합니다.
EFG 사파이어 튜브가 성장 과정에서 직접 튜브 형상으로 제작되는 방식이라면, KY 사파이어 튜브는 대형 고품질 단결정 사파이어 소재에서 코어 드릴링, 절단, 연삭, 연마 등 정밀 가공을 통해 제작됩니다. 이 방식은 더 우수한 결정 균일성, 낮은 내부 응력, 높은 광학 품질 및 안정적인 기계적 성능이 요구되는 응용 분야에 적합합니다.
KY 사파이어 튜브는 반도체 공정 장비, 고온 보호 튜브, 열전대 보호관, 광학 보호 튜브, 레이저 시스템, 분석 장비, 진공 장비 및 특수 산업 부품으로 널리 사용됩니다.
KY 성장법 소개
Kyropoulos 성장법은 대형 고품질 사파이어 단결정을 제조하는 데 널리 사용되는 결정 성장 기술입니다. 이 공정에서는 고순도 산화알루미늄을 고온 환경에서 용융한 후, 종자 결정을 이용해 낮은 열 구배 조건에서 천천히 결정 성장을 진행합니다.
이러한 성장 방식은 내부 결함과 응력을 줄이고, 균일한 결정 구조를 형성하는 데 유리합니다. 성장된 사파이어 잉곳은 열처리를 통해 내부 응력을 추가로 완화한 뒤, 정밀 코어 가공, 절단, 연삭 및 연마 공정을 거쳐 사파이어 튜브로 제작됩니다.
KY 방식으로 제작된 사파이어 튜브는 높은 결정 품질과 우수한 광학 균일성이 요구되는 분야에 적합합니다.
주요 특징
- Kyropoulos 성장법 기반의 고품질 단결정 사파이어 사용
- 높은 결정 균일성과 낮은 내부 응력
- 우수한 광학 투과 특성
- 모스 경도 9의 뛰어난 내마모성 및 스크래치 저항성
- 고온 환경에서도 안정적인 기계적 성능 유지
- 산, 알칼리 및 부식성 가스에 대한 우수한 내화학성
- 진공, 플라즈마 및 고순도 공정 환경에 적합
- 외경, 내경, 길이, 표면 상태 및 결정 방향 맞춤 가능
- 절단, 연삭, 모따기, 단면 연마 및 광학 연마 지원 가능
소재 장점
높은 결정 품질
KY 사파이어 튜브는 고품질 단결정 사파이어 소재에서 정밀 가공되기 때문에 결정 균일성이 우수하고 내부 응력이 낮습니다. 이러한 특성은 고정밀 광학 부품, 반도체 장비 부품 및 고신뢰성 산업 부품에 적합합니다.
뛰어난 내열성
사파이어는 약 2030°C 수준의 높은 융점을 가진 소재로, 고온 환경에서도 우수한 구조 안정성을 유지합니다. KY 사파이어 튜브는 고온로, 열처리 장비, 열전대 보호 및 특수 공정 장비에 사용할 수 있습니다.
우수한 기계적 강도
사파이어는 모스 경도 9의 매우 단단한 소재입니다. 이로 인해 KY 사파이어 튜브는 마모, 스크래치, 입자 충격 및 침식에 강하며, 석영 튜브나 일반 알루미나 세라믹 튜브보다 긴 사용 수명을 기대할 수 있습니다.
넓은 광학 투과 범위
KY 사파이어 튜브는 자외선부터 적외선 영역까지 우수한 투과 특성을 제공합니다. 광학 연마 처리를 적용하면 광학 보호 튜브, 레이저 시스템 부품, 램프 보호관, 광학 관찰 구조 및 특수 검사 장비에 사용할 수 있습니다.
우수한 화학적 안정성
단결정 사파이어는 대부분의 산, 알칼리 및 부식성 가스에 대해 안정적인 특성을 보입니다. 또한 입자 발생이 적고 오염 위험이 낮아 반도체 공정, 플라즈마 환경, 화학 처리 장비 및 진공 시스템에 적합합니다.
주요 적용 분야
반도체 장비
KY 사파이어 튜브는 반도체 공정 장비에서 보호 튜브, 절연 부품, 공정 튜브 및 플라즈마 환경용 부품으로 사용될 수 있습니다. 고순도, 내열성, 내화학성 및 낮은 오염 특성이 요구되는 환경에 적합합니다.
고온로 및 열처리 장비
고온 환경에서 안정적인 성능을 유지해야 하는 열전대 보호관, 관찰 튜브, 절연 부품 및 고온 보호 부품으로 사용할 수 있습니다.
광학 및 레이저 시스템
우수한 광학 투과율과 높은 기계적 강도를 바탕으로 KY 사파이어 튜브는 광학 가이드, 레이저 보호 튜브, 램프 보호관, 광학 절연 부품 및 특수 광학 구조에 적용될 수 있습니다.
분석 장비 및 실험 장비
분광 분석 장비, 고온 관찰 장비, 분석 챔버, 실험실용 특수 튜브 및 내화학성이 필요한 정밀 장비 부품으로 사용할 수 있습니다.
산업 및 항공우주 분야
높은 강도, 내열성, 내마모성 및 내화학성이 요구되는 가혹한 산업 환경, 항공우주 관련 장비 및 고신뢰성 부품에도 적합합니다.
표준 및 맞춤 사양
| 항목 | 사양 |
|---|---|
| 소재 | 단결정 사파이어 |
| 화학 조성 | 산화알루미늄 99.99% 이상 |
| 성장 방식 | Kyropoulos 성장법 |
| 외경 | 0.5 mm – 200 mm |
| 내경 | 0.2 mm – 180 mm |
| 길이 | 최대 1200 mm |
| 투과 범위 | 200 nm – 5000 nm |
| 사용 온도 | 진공 또는 불활성 가스 환경에서 고온 사용 가능 |
| 경도 | 모스 경도 9 |
| 표면 상태 | 연삭면, 연마면, 광학 연마면 |
| 가공 방식 | 코어 드릴링, 절단, 연삭, 모따기, 연마 |
| 맞춤 제작 | 도면 및 적용 요구에 따라 제작 가능 |
| 최소 주문 수량 | 1개 |
| 포장 방식 | 맞춤 보호 포장 |
맞춤 제작 옵션
KY 사파이어 튜브는 고객의 장비 구조와 실제 사용 환경에 따라 다양한 맞춤 제작이 가능합니다.
- 외경 및 내경 맞춤 제작
- 길이 및 공차 제어
- 벽 두께 설계
- 단면 연마
- 단면 모따기
- 내경 및 외경 연삭
- 광학 등급 연마
- C축, A축 등 결정 방향 제어
- 표면 거칠기 관리
- 소량 시제품 및 양산 대응
- 고객 도면 기반 정밀 가공
KY 사파이어 튜브와 EFG 사파이어 튜브의 차이점
KY 사파이어 튜브는 Kyropoulos 성장법으로 제조된 대형 단결정 사파이어 잉곳을 정밀 가공하여 제작합니다. 이 방식은 높은 결정 품질, 낮은 내부 응력, 우수한 광학 균일성 및 높은 기계적 신뢰성이 필요한 분야에 적합합니다.
EFG 사파이어 튜브는 성장 과정에서 튜브 형상을 직접 형성할 수 있어 긴 길이, 얇은 벽 두께 및 비용 효율성이 중요한 응용 분야에 적합합니다.
따라서 고급 광학 성능, 높은 결정 품질 및 정밀도가 중요한 경우에는 KY 사파이어 튜브가 적합하며, 긴 튜브나 형상 효율성이 중요한 경우에는 EFG 사파이어 튜브가 좋은 선택이 될 수 있습니다.
KY 사파이어 튜브를 선택해야 하는 이유
KY 사파이어 튜브는 높은 결정 품질과 안정적인 가공 성능을 바탕으로 고정밀 산업 분야에 적합한 고급 사파이어 튜브입니다. 고온, 부식, 마모, 진공, 플라즈마 및 광학 환경에서 안정적인 성능을 제공하며, 일반 석영 튜브나 세라믹 튜브보다 긴 사용 수명과 높은 신뢰성을 기대할 수 있습니다.
정밀한 치수 관리, 광학 품질, 낮은 오염 특성 및 장기적인 안정성이 필요한 경우 KY 사파이어 튜브는 매우 효과적인 소재 솔루션이 될 수 있습니다.
자주 묻는 질문
질문 1: KY 사파이어 튜브와 EFG 사파이어 튜브의 가장 큰 차이는 무엇인가요?
KY 사파이어 튜브는 Kyropoulos 성장법으로 제조된 단결정 사파이어 잉곳을 정밀 가공하여 제작됩니다. 결정 품질과 광학 균일성이 우수한 것이 특징입니다. EFG 사파이어 튜브는 성장 과정에서 직접 튜브 형태로 제작되므로 긴 튜브나 비용 효율성이 필요한 분야에 적합합니다.
질문 2: KY 사파이어 튜브는 광학 용도로 사용할 수 있나요?
네. KY 사파이어 튜브는 우수한 결정 품질과 넓은 광학 투과 범위를 갖추고 있어 광학 보호 튜브, 레이저 시스템, 램프 보호관, 광학 관찰 장비 등에 사용할 수 있습니다.
질문 3: 고온 환경에서 사용할 수 있나요?
네. 사파이어는 높은 융점과 우수한 열 안정성을 가진 소재이므로 고온로, 열처리 장비, 열전대 보호 및 고온 공정 환경에 적합합니다.
질문 4: 반도체 장비에 적합한가요?
네. KY 사파이어 튜브는 고순도, 낮은 오염 특성, 내화학성 및 플라즈마 환경 안정성이 요구되는 반도체 장비 부품으로 사용할 수 있습니다.
질문 5: 맞춤 크기 제작이 가능한가요?
네. 외경, 내경, 길이, 벽 두께, 표면 상태, 결정 방향 및 공차 요구에 따라 맞춤 제작이 가능합니다. 고객 도면 또는 사용 환경 정보를 제공해 주시면 적합한 사양을 검토할 수 있습니다.
질문 6: 견적을 위해 어떤 정보를 제공해야 하나요?
외경, 내경, 길이, 벽 두께, 수량, 표면 상태, 공차 요구, 결정 방향, 사용 온도 및 적용 환경을 제공해 주시면 보다 정확한 견적과 제작 가능 여부를 확인할 수 있습니다.
