금속화 사파이어 윈도우는 사파이어가 가진 우수한 광학적·기계적·열적 특성에 정밀하게 제어된 금속층을 결합한 기능성 광학 부품입니다.
일반 사파이어 윈도우가 주로 광학 투과와 보호 기능을 제공하는 반면, 금속화 사파이어 윈도우는 사파이어 표면의 특정 영역에 금속층을 형성하여 브레이징, 솔더링, 기밀 밀봉, 전기적 접촉 또는 금속 하우징과의 결합이 가능하도록 설계할 수 있습니다.
당사는 원형, 사각형, 직사각형, 링형 및 기타 특수 형상의 사파이어 윈도우에 대해 가장자리 금속화, 링형 금속화, 프레임 금속화 및 고객 도면 기반의 국부 패턴 금속화를 지원합니다.

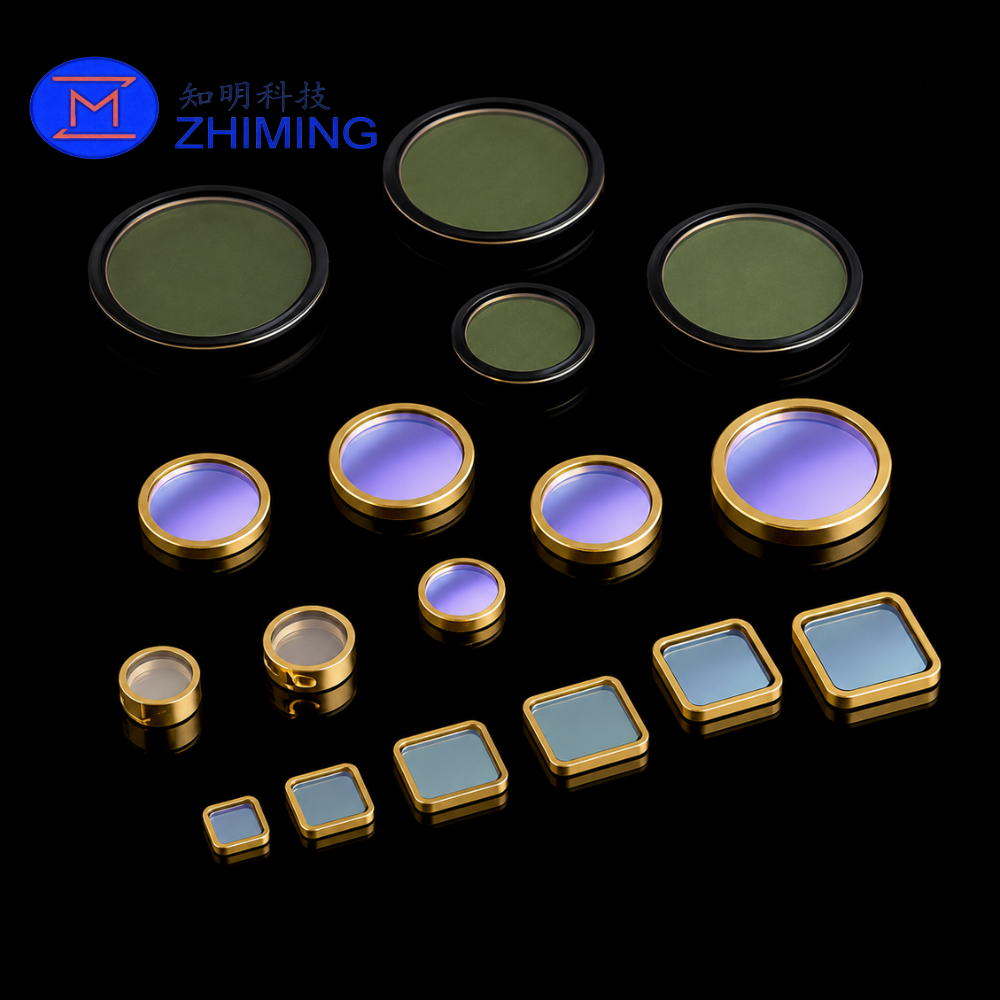

금속화 사파이어 윈도우란?
금속화 사파이어 윈도우는 연마된 사파이어 표면의 필요한 영역에만 금속층을 형성한 부품입니다.
일반적으로 중앙의 광학 투과 영역은 그대로 유지하고, 외곽부 또는 조립이 필요한 부분에만 금속층을 형성합니다.
대표적인 금속화 형상은 다음과 같습니다.
- 원형 외곽 링 금속화
- 금 도금 링

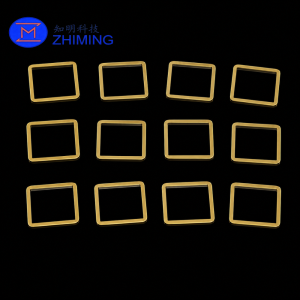

- 사각형 프레임 금속화
- 직사각형 외곽 금속화
- 가장자리 부분 금속화
- 국부 접합 영역 금속화
- 고객 지정 패턴 금속화
- 단면 금속화
- 필요 시 양면 금속화
금속 재료의 조합과 두께는 최종 사용 환경, 접합 방식 및 패키지 구조에 따라 결정하는 것이 중요합니다.
사파이어에 금속화가 필요한 이유
사파이어는 매우 단단하고 화학적으로 안정한 광학 소재이지만, 세라믹 계열 재료이기 때문에 금속 하우징과 직접 브레이징하거나 솔더링하기 어려운 경우가 있습니다.
사파이어 표면에 적절한 금속층을 형성하면 사파이어와 외부 금속 구조 사이에 기능성 접합 계면을 만들 수 있습니다.
응용 분야에 따라 금속화는 다음과 같은 목적에 사용됩니다.
- 브레이징
- 솔더링
- 금속 하우징과의 접합
- 기밀 패키지 조립
- 전기적 접촉 영역 형성
- 전도성 인터페이스 형성
- 정밀 접합
- 센서 패키징
필요한 부분에만 금속화를 적용하면 중앙의 유효 광학 영역을 유지하면서 조립 기능을 추가할 수 있습니다.
적용 가능한 금속화 구조
응용 조건에 따라 다양한 금속층 구조를 검토할 수 있습니다.
대표적으로 다음과 같은 금속화 구조가 사용될 수 있습니다.
- 금 기반 금속화
- 티타늄/금 구조
- 크롬/금 구조
- 접착층 및 확산 방지막을 포함한 다층 금속 구조
- 고객 지정 금속 조합
금은 산화에 강하고 전기전도성이 우수하며 다양한 패키징 및 접합 공정과 호환성이 높기 때문에 최외곽 금속층으로 많이 사용됩니다.
다만 금속화 구조는 단순히 외관만을 기준으로 선택해서는 안 됩니다.
다음 요소를 함께 고려해야 합니다.
- 사파이어와 금속층 사이의 접착력
- 브레이징 또는 솔더링 온도
- 사용하는 접합 합금
- 진공 또는 기밀 요구 조건
- 장기 신뢰성
- 작동 온도
따라서 견적 문의 시 실제 조립 방식과 사용 환경을 함께 알려주시면 보다 적합한 금속화 구조를 검토할 수 있습니다.
제작 가능한 사파이어 윈도우 형상

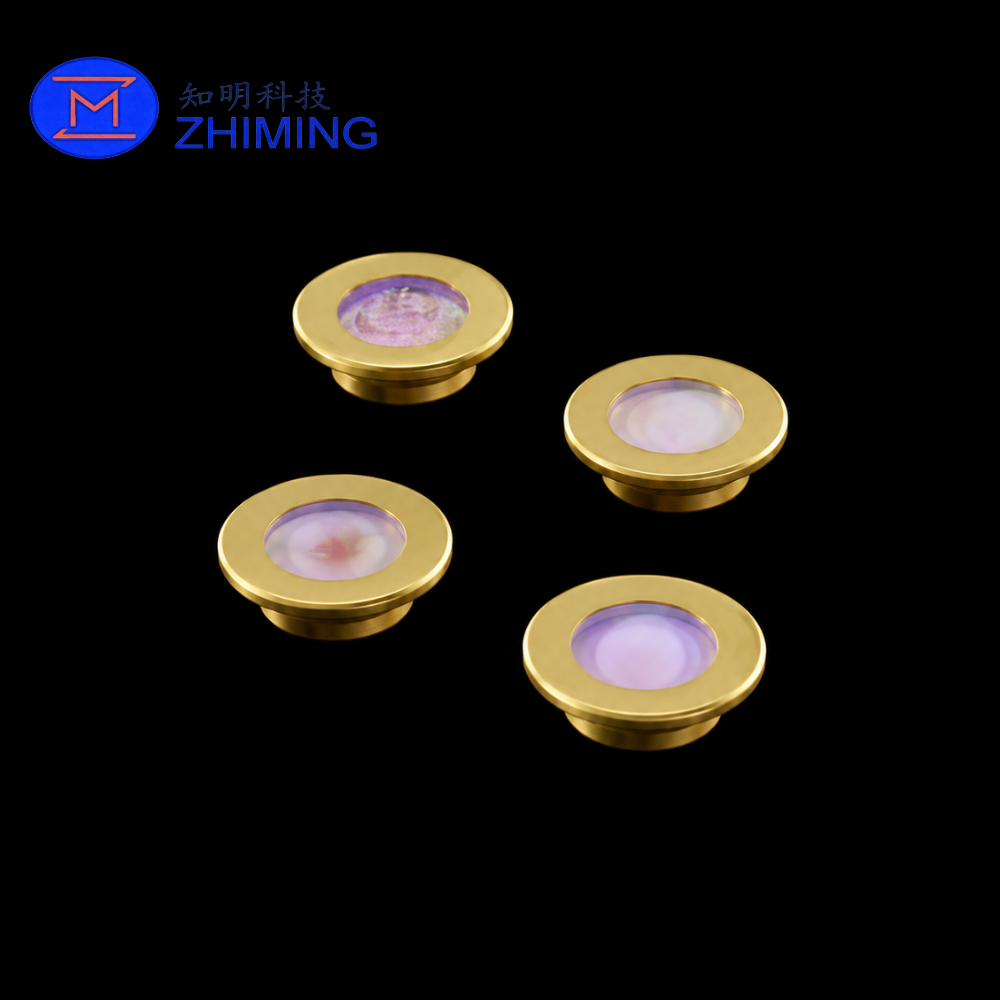

원형 금속화 사파이어 윈도우
원형 사파이어 윈도우의 외곽에 링 형태의 금속층을 형성할 수 있습니다.
대표적인 적용 분야는 다음과 같습니다.
- 광학 검출기
- 센서 하우징
- 진공 장비
- 레이저 모듈
- 기밀 패키지

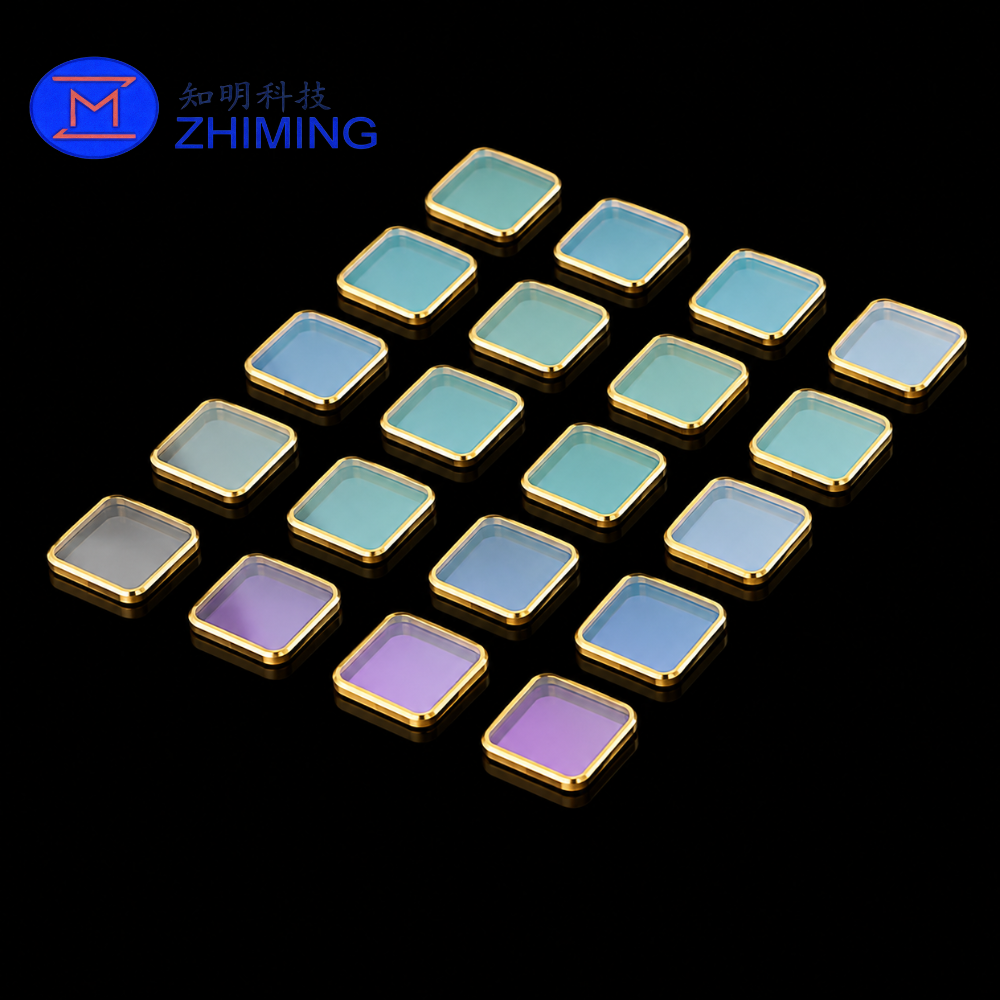

사각형 및 직사각형 사파이어 윈도우
사각형 또는 직사각형 사파이어의 외곽부에 프레임 형태의 금속화를 적용할 수 있습니다.
광학 모듈, 센서 패키지, 전자 패키징 및 정밀 장비에 사용할 수 있습니다.
특수 형상 사파이어 윈도우
일반적인 원형과 사각형 외에도 다음과 같은 맞춤형 형상을 검토할 수 있습니다.

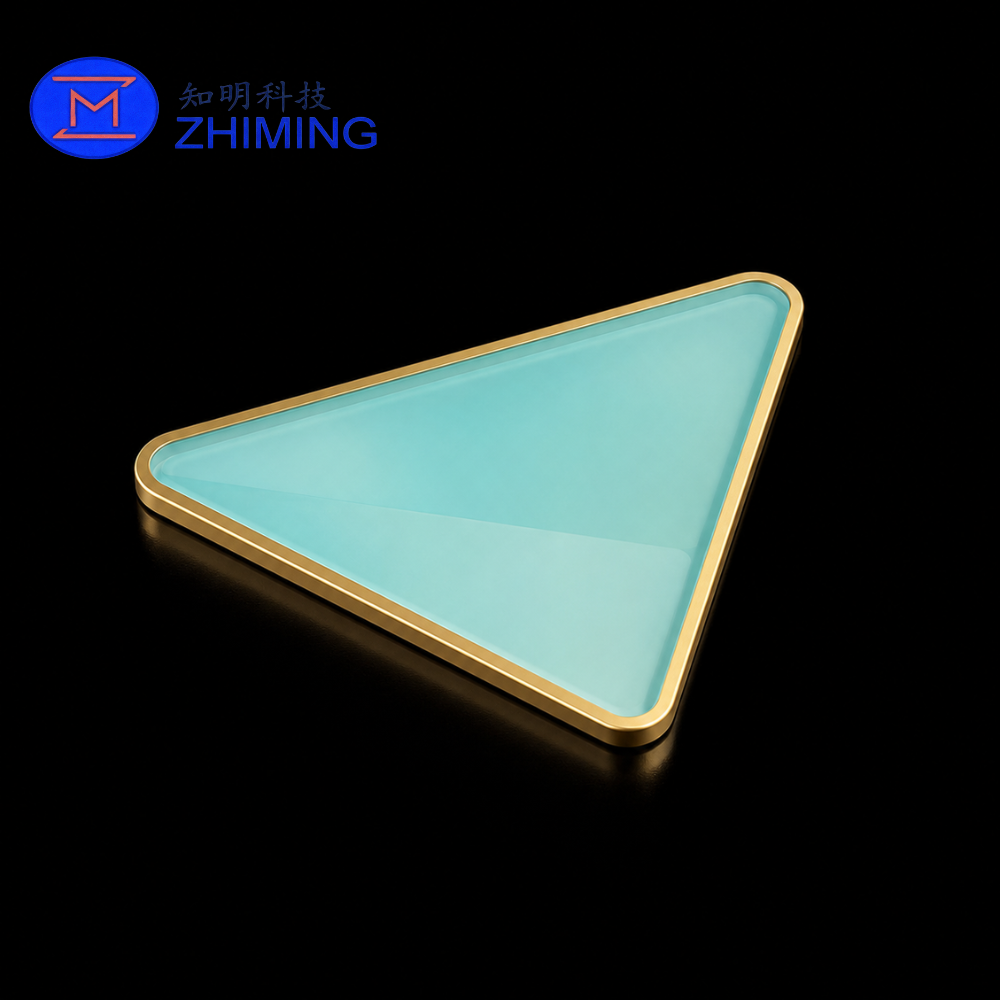

- 삼각형 사파이어 윈도우
- 링형 사파이어
- 단차형 사파이어 윈도우
- 홀 가공 사파이어
- 슬롯 가공 사파이어
- 비정형 사파이어 부품
- 고객 도면 기반 맞춤형 형상
사파이어 형상과 금속화 패턴을 하나의 부품 설계로 통합하여 제작할 수 있습니다.
맞춤 제작 가능 사양
| 항목 | 맞춤 제작 내용 |
|---|---|
| 재료 | 광학용 사파이어 |
| 형상 | 원형, 사각형, 직사각형, 링형, 특수 형상 |
| 직경 / 길이 / 폭 | 도면 기준 맞춤 제작 |
| 두께 | 맞춤 제작 |
| 표면 | 단면 또는 양면 연마 |
| 유효 광학 영역 | 고객 도면 기준 |
| 표면 품질 | 광학 요구 사양에 따라 제작 |
| 평탄도 | 맞춤 사양 |
| 평행도 | 맞춤 사양 |
| 모서리 가공 | 연삭, 모따기, 연마 |
| 금속화 영역 | 링, 프레임, 가장자리, 국부 패턴 |
| 금속화 재료 | 금 기반 또는 맞춤형 금속 구조 |
| 금속층 두께 | 응용 조건에 따라 협의 |
| 수량 | 시제품부터 양산까지 |
| 검사 | 도면 기준 검사 가능 |
실제 제작 가능 범위는 크기, 두께, 형상 및 금속화 구조에 따라 달라질 수 있습니다.
유효 광학 영역과 금속화 위치 관리
광학용 사파이어 윈도우에서는 유효 광학 영역과 금속화 영역 사이의 위치 관계가 매우 중요합니다.
금속층은 광학 경로를 방해하지 않아야 하며, 동시에 충분한 접합 폭도 확보해야 합니다.
따라서 도면에는 다음 항목을 명확히 표시하는 것이 좋습니다.
- 전체 외형 치수
- 유효 광학 구경
- 금속화 내경
- 금속화 외경
- 금속화 프레임 폭
- 패턴 위치
- 위치 공차
- 가장자리 제외 영역
- 금속화 경계 공차
특히 소형 사파이어 윈도우는 금속화 위치가 조금만 벗어나도 유효 광학 영역이나 조립 정밀도에 영향을 줄 수 있습니다.
사파이어 윈도우 가공 능력
금속화 공정 전에 사파이어 자체도 고객의 기계적·광학적 요구 사항에 맞춰 정밀 가공할 수 있습니다.
지원 가능한 가공 항목은 다음과 같습니다.
- 사파이어 절단
- 정밀 형상 가공
- 연삭
- 양면 연마
- 광학 연마
- 모서리 모따기
- 홀 가공
- 슬롯 가공
- 특수 외형 가공
- 표면 검사
- 치수 검사
사파이어 가공과 금속화를 함께 진행하면 서로 다른 공급업체를 사용할 때 발생할 수 있는 치수 및 위치 오차를 줄이는 데 도움이 됩니다.
주요 적용 분야
금속화 사파이어 윈도우는 광학 투과 기능과 패키지 결합 기능이 동시에 필요한 분야에 적합합니다.
광학 센서 패키지
사파이어 윈도우는 센서를 보호하고, 외곽 금속화 부분은 하우징 또는 패키지와의 조립에 사용됩니다.
기밀 전자 패키지
사파이어는 광학 투과성과 내환경성을 제공하고, 금속화층은 패키지 접합을 위한 인터페이스 역할을 할 수 있습니다.
진공 장비
사파이어의 높은 기계적 강도와 화학적 안정성은 진공 시스템의 광학 관찰창에 적합합니다.
레이저 및 광자 모듈
금속화 사파이어 윈도우는 광학 투과와 견고한 패키징 구조를 동시에 구현할 수 있습니다.
반도체 장비
공정 모니터링, 플라즈마 환경, 검사 장비 및 기타 반도체 설비용 맞춤형 광학 윈도우로 사용할 수 있습니다.
고온 센서
사파이어는 고온에서도 우수한 기계적·광학적 안정성을 유지하기 때문에 고온 센서 패키지에 적합합니다.
항공우주 및 과학 장비
내마모성, 광학 성능 및 높은 구조 안정성이 요구되는 정밀 장비에 적용할 수 있습니다.
금속화 사파이어 설계 시 확인 사항
1. 접합 방식
다음 중 어떤 방식으로 조립할 예정인지 알려주는 것이 좋습니다.
- 브레이징
- 솔더링
- 접착
- 기계적 고정
- 기밀 패키지 조립
접합 방식에 따라 적합한 금속층 구조가 달라질 수 있습니다.
2. 사용 온도
조립 공정 중 최고 온도와 실제 사용 중 작동 온도를 제공해 주세요.
3. 상대 금속 재료
사파이어와 결합되는 하우징 재료도 중요합니다.
예:
- 코바르
- 스테인리스강
- 티타늄
- 구리 합금
- 기타 금속 재료
정밀 조립에서는 사파이어와 금속 사이의 열팽창계수 차이도 고려해야 합니다.
4. 광학 요구 사항
필요한 경우 다음 정보를 함께 제공해 주세요.
- 사용 파장 범위
- 유효 광학 구경
- 표면 품질
- 평탄도
- 반사방지 코팅 요구 사항
5. 기밀 요구 사항
기밀 패키지용으로 사용할 경우 목표 누설률과 최종 패키지 구조를 함께 알려주시면 제작 검토에 도움이 됩니다.
시제품 및 양산 대응
신규 프로젝트의 경우 소량 시제품 제작 후 양산으로 전환하는 방식을 지원합니다.
일반적인 제작 흐름은 다음과 같습니다.
도면 검토 → 사파이어 가공 → 연마 → 세정 → 금속화 → 검사 → 포장
시제품 단계에서는 다음 항목을 확인할 수 있습니다.
- 금속화 위치
- 조립 적합성
- 치수 적합성
- 유효 광학 영역
- 접합 공정 적합성
- 최종 패키지 구조
검증 완료 후 반복 생산 또는 양산으로 진행할 수 있습니다.
품질 검사
프로젝트 요구 사항에 따라 다음 항목을 검사할 수 있습니다.
- 외경 또는 길이·폭
- 두께
- 평탄도
- 평행도
- 표면 품질
- 모서리 상태
- 유효 광학 영역
- 금속화 치수
- 금속화 위치
- 외관 상태
- 패턴 균일성
추가 검사 항목이 필요한 경우 견적 단계에서 협의할 수 있습니다.
견적 문의 시 필요한 정보
빠른 검토를 위해 다음 정보를 제공해 주세요.
- 사파이어 윈도우 도면
- 전체 외형 치수
- 두께
- 유효 광학 구경
- 표면 품질
- 평탄도 및 평행도
- 금속화 패턴
- 지정 금속층 구조가 있는 경우 해당 정보
- 금속층 두께 요구 사항
- 접합 방식
- 하우징 재료
- 사용 온도
- 필요 수량
금속화 구조가 아직 확정되지 않았다면 실제 사용 용도와 조립 방식을 알려주시면 검토가 가능합니다.
자주 묻는 질문
사파이어 윈도우의 외곽 링 부분에만 금속화를 적용할 수 있나요?
네. 중앙 광학 영역은 그대로 유지하고 외곽 부분에만 링 형태의 금속화를 적용할 수 있습니다.
금 도금 사파이어 윈도우도 제작할 수 있나요?
네. 브레이징, 솔더링 또는 패키징 조건에 따라 금 기반 금속화 구조를 검토할 수 있습니다.
금속화 패턴을 맞춤 제작할 수 있나요?
네. 원형 링, 사각형 프레임, 직사각형 외곽선 및 다양한 국부 패턴을 고객 도면에 따라 제작할 수 있습니다.
사파이어 가공과 금속화를 함께 의뢰할 수 있나요?
네. 사파이어 절단, 형상 가공, 연마 및 금속화까지 통합하여 대응할 수 있습니다.
기밀 밀봉용으로 사용할 수 있나요?
가능합니다. 다만 최종 기밀 성능은 사파이어뿐 아니라 금속화 구조, 하우징 재료, 브레이징 또는 솔더링 조건 및 전체 패키지 설계의 영향을 받습니다.
소량 시제품 제작도 가능한가요?
네. 신규 프로젝트 검증을 위한 소량 시제품부터 반복 생산 및 양산까지 대응할 수 있습니다.
