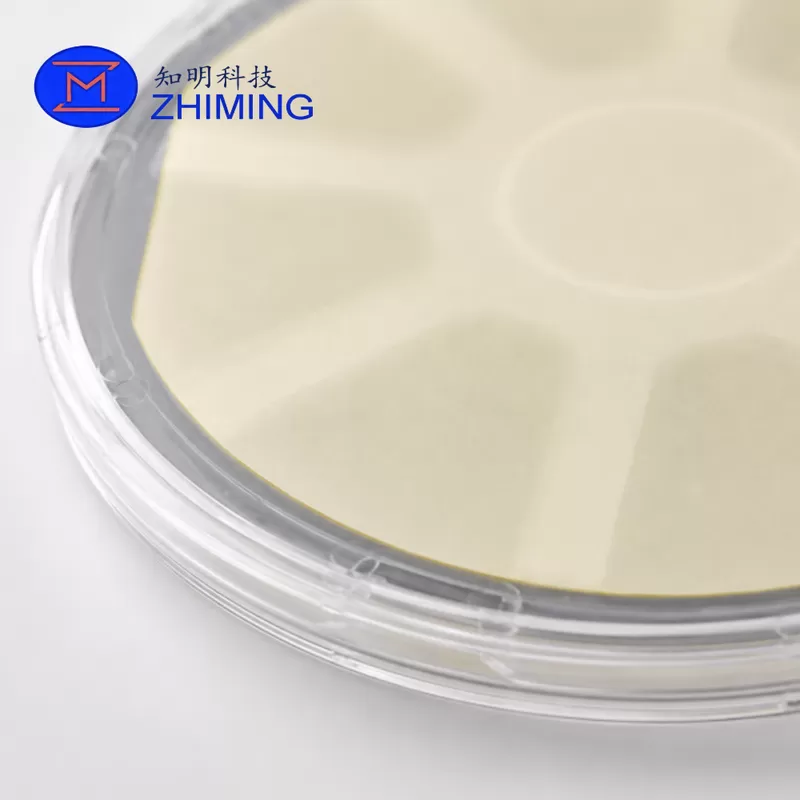

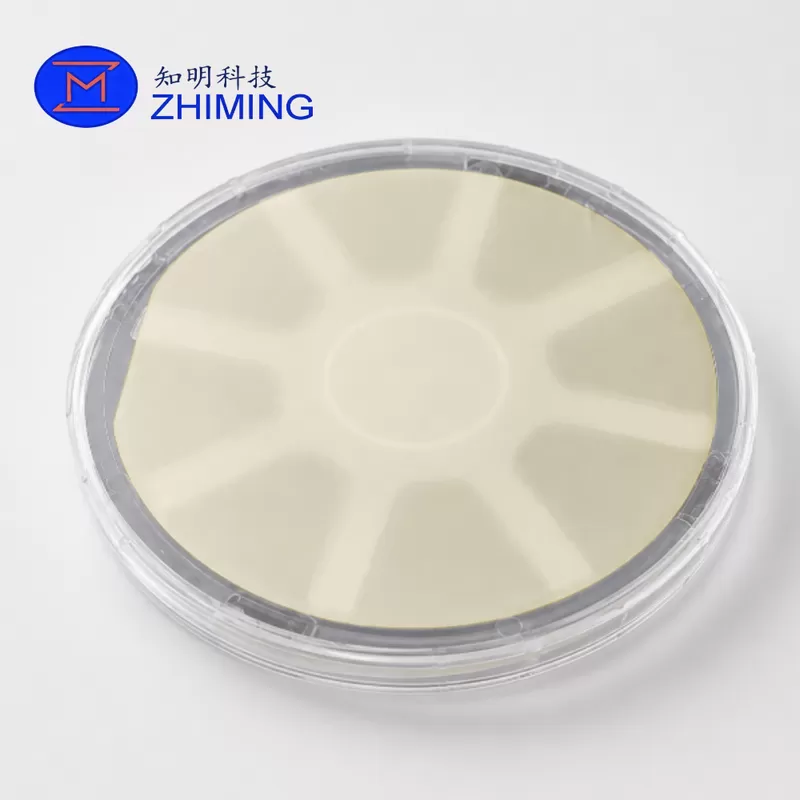

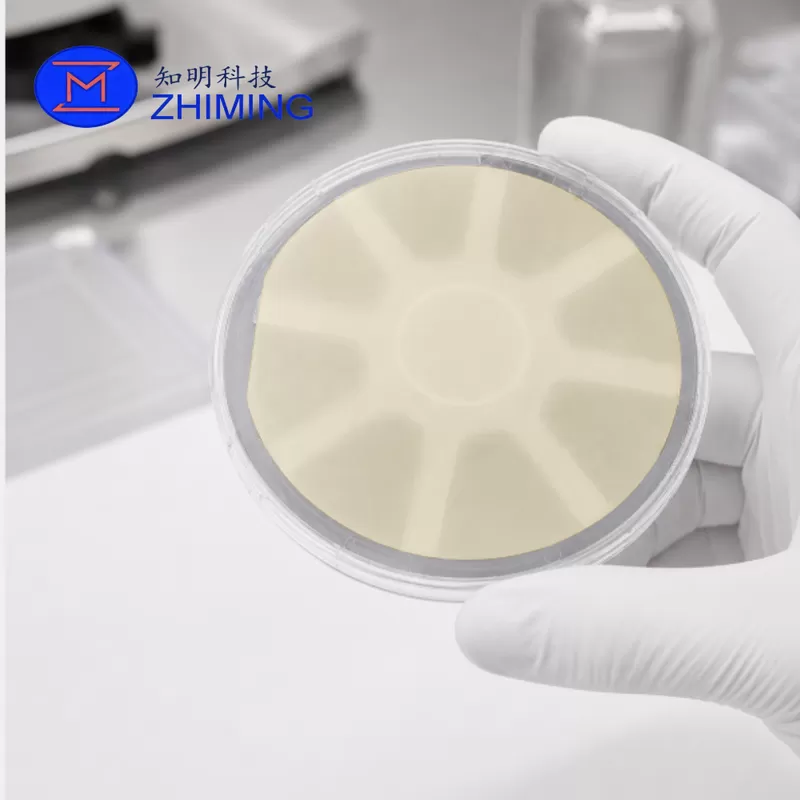

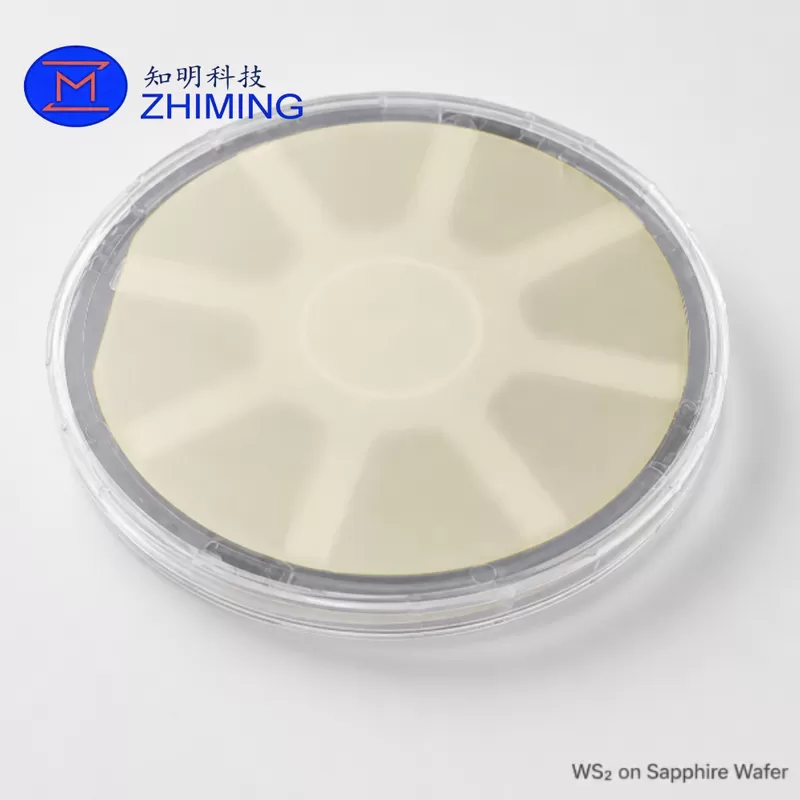

WS₂ on 사파이어 웨이퍼는 사파이어(산화알루미늄, Al₂O₃) 기판 위에 텅스텐 디설파이드(WS₂) 박막을 형성한 2차원 반도체 소재입니다.
이 소재는 우수한 광학 특성, 안정적인 전기적 특성 및 높은 표면 품질을 기반으로 차세대 반도체 소자, 광전자 소자 및 나노 소재 연구에 널리 사용됩니다.
ZMSH의 WS₂ 웨이퍼는 웨이퍼 단위로 균일하게 성장된 다층 박막 구조를 제공하며, 연구소 및 대학, 반도체 소재 개발 분야에 적합합니다.
제품 사양
| 항목 | 사양 |
|---|---|
| 제품명 | WS₂ on 사파이어 웨이퍼 |
| 소재 | 텅스텐 디설파이드 |
| 소재 유형 | 2차원 반도체 소재 |
| 기판 | 사파이어 (Al₂O₃) |
| 웨이퍼 크기 | 2인치 / 4인치 |
| 박막 구조 | 다층 연속 박막 |
| 결정 구조 | 육방정 구조 |
| 표면 상태 | 단결정에 가까운 고품질 구조 |
| 표면 거칠기 | 약 0.11 나노미터 |
| 균일도 | 웨이퍼 전 영역 균일 |
| 분석 방법 | 원자현미경, 라만 분석, 광발광 분석, 투과전자현미경, X선 회절 |
| 맞춤 제작 | 가능 |
| 최소 주문 수량 | 10개 |
제품 특징
웨이퍼 단위 균일 박막
WS₂ 박막이 웨이퍼 전체에 균일하게 형성되어 재현성이 뛰어나며 소자 제작에 적합합니다.
초평탄 표면 특성
원자 수준에 가까운 매우 낮은 표면 거칠기를 가지며 나노 소자 연구에 적합합니다.
우수한 광학 특성
강한 발광 특성과 안정적인 광 반응성을 보여 광전자 응용에 유리합니다.
고품질 사파이어 기판
사파이어 기판은 높은 열 안정성, 우수한 화학적 안정성 및 높은 기계적 강도를 제공합니다.
적용 분야
2차원 반도체 연구
- 전자 이동 특성 연구
- 저차원 물질 물성 분석
- 차세대 반도체 구조 연구
광전자 소자
- 광검출기
- 광센서
- 광변조 소자
차세대 트랜지스터
- 초박형 반도체 채널
- 고성능 전자 소자 연구
인공지능 및 뉴로모픽 소자
- 차세대 컴퓨팅 소재
- 저전력 소자 구조 연구
센서 응용
- 가스 센서
- 바이오 센서
- 환경 감지 센서
학술 및 연구 개발
- 대학 연구소
- 국가 연구 기관
- 반도체 소재 연구실
분석 특성
표면 분석
원자현미경 분석 결과 매우 낮은 표면 거칠기를 확인하였습니다.
구조 분석
라만 분석 및 X선 회절 분석을 통해 WS₂의 안정적인 결정 구조가 확인되었습니다.
광학 특성
광발광 분석에서 높은 발광 강도와 안정적인 신호 특성을 보입니다.
맞춤 제작 서비스
- 웨이퍼 크기 선택 (2인치 / 4인치)
- 기판 종류 변경 가능
- 박막 두께 조절
- 연구용 맞춤 사양 제공
- 분석 데이터 제공
- 소자 개발 지원
FAQ
WS₂는 무엇인가요?
WS₂는 텅스텐 디설파이드로, 2차원 반도체 소재 중 하나입니다.
사파이어 기판을 사용하는 이유는 무엇인가요?
사파이어는 높은 열 안정성, 화학적 안정성 및 우수한 물리적 특성을 가지고 있어 고품질 박막 성장에 적합합니다.
웨이퍼 크기는 어떻게 되나요?
표준 2인치 및 4인치 웨이퍼를 제공하며, 맞춤 제작도 가능합니다.
분석 데이터 제공이 가능한가요?
원자현미경, 라만 분석, 광발광 분석, 전자현미경, X선 회절 분석 데이터를 제공합니다.
